Сальники по серии 5.905-26.08
Сальники по серии 5.905-26.08

Данная серия включает в себя два типа сальника. Сальники нажимные и сальники набивные. Особенностью данной серии является конструкция сальников. Она предполагает установку сальника поверх существующего трубопровода. Данные сальники применяются для чугунных, металлических и пластмассовых труб.

Серия разработана для труб с наружным диаметром 22, 38, 45, 57, 76, 89, 108, 159, 219, 273 и 325 мм. Длина корпуса 300, 400, 500 и 600 мм.

Уплотнение вводов инженерных коммуникаций (теплотрассы, водопровода, канализации, электрокабеля, кабеля связи) в стенах подвалов (цокольных этажей) или в фундаментах зданий и сооружений осуществляется с применением нажимных сальников (С-1, С-3, С-6).

Применение набивных сальников (С-2, С-4, С-5) допускается для всех коммуникаций, кроме теплотрассы, для существующих зданий, сооружений исключающих просадку фундаментов, невозможности появления подпора воды и при сейсмичности до 6 баллов.

Заказать! Таблица подбора!

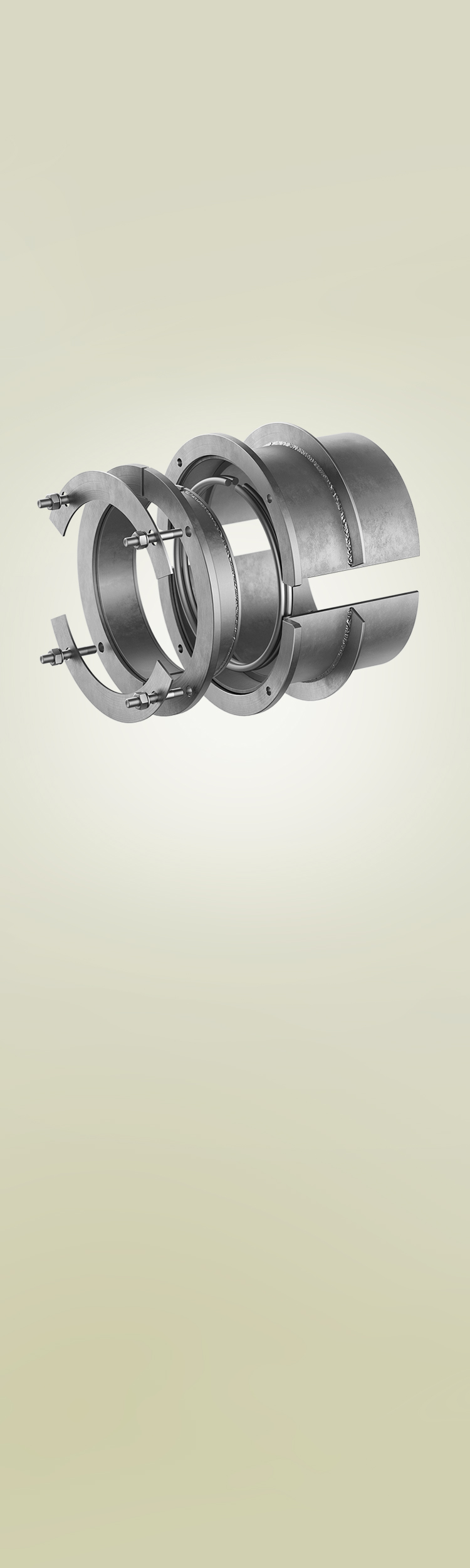

Cерия 5.905-26.08
С-1, С-3, С-6

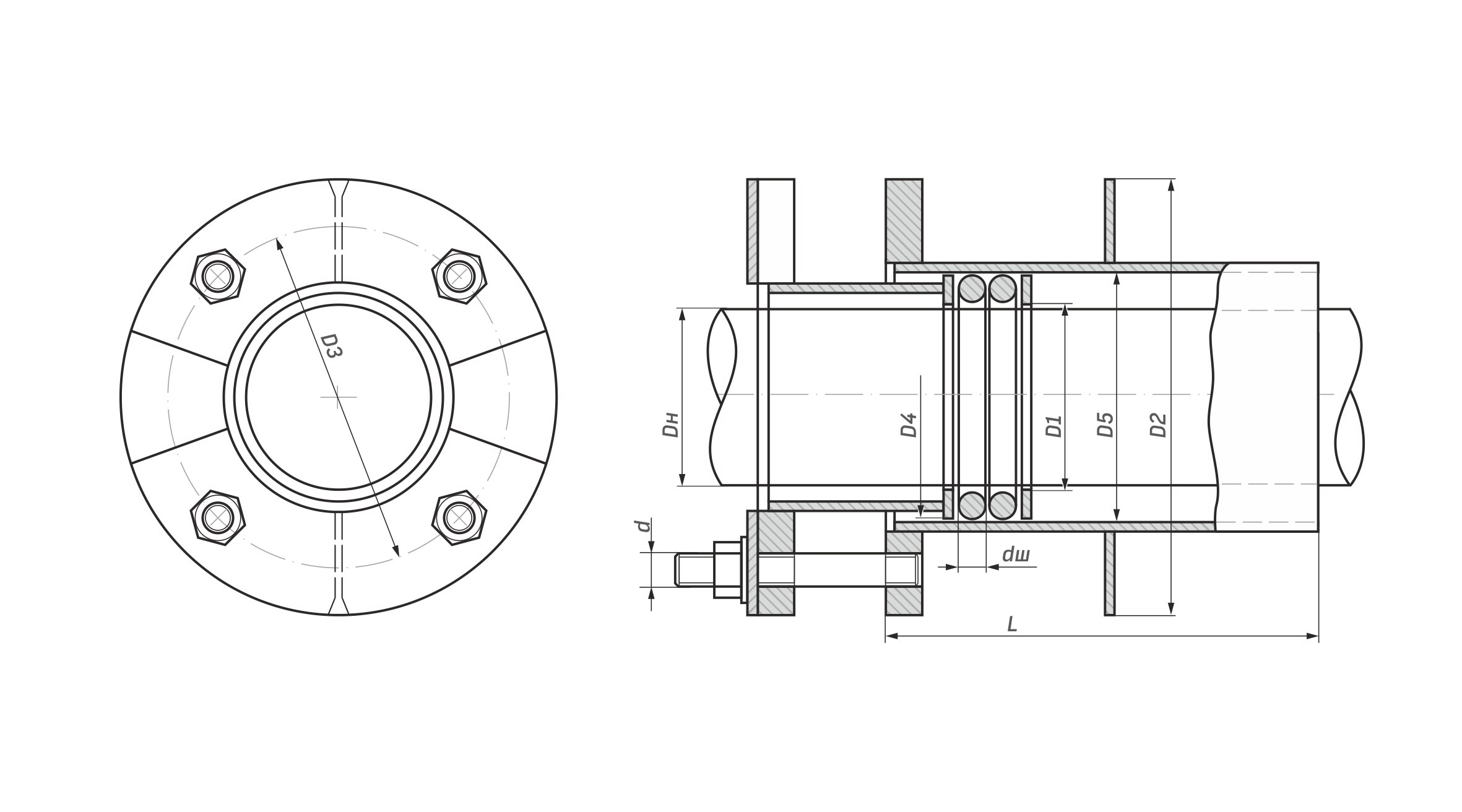

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

Dн - наружный диаметр пропускаемой трубы, мм
D1 - внутренний диаметр упорного кольца, мм
D2 - наружный диаметр ребра жесткости сальника, мм
D3 - межосевой диаметр для крепежа, мм
D4 – наружный диаметр грундбуксы, мм
D5 - внутренний диаметр корпуса сальника, мм
d - размер резьбы крепежа
dш - диаметр уплотнительного шнура, мм

Сальник нажимной С-1
Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры сальника Масса сальника, кг при L, м
D1 D2 D3 D4 D5 d 0,3 0,4 0,5 0,6
5.905-26.08.1-7.00 57 87 170 130 72 59 М16 7,54 8,40 9,26 10,12
5.905-26.08.1-7.01 76 106 188 148 100 78 9,00 10,04 11,08 12,12
5.905-26.08.1-7.02 89 119 200 160 102 91 10,42 11,60 12,78 13,94
5.905-26.08.1-7.03 108 138 220 188 120 110 12,14 13,44 14,76 16,08
5.905-26.08.1-7.04 159 188 300 240 172 162 18,96 20,80 22,66 24,52
5.905-26.08.1-7.05 219 246 345 300 232 222 25,28 27,70 30,10 32,54
5.905-26.08.1-7.06 273 306 400 360 292 278 31,58 34,60 37,60 34,64
5.905-26.08.1-7.07 325 358 450 410 344 330 54,44 49,04 52,50 55,96
Сальник нажимной С-3
Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры сальника Масса сальника, кг при L, м
D1 D2 D3 D4 D5 d 0,3 0,4 0,5 0,6
5.905-26.08.1-9.00 57 94 176 137 84 59 М16 8,46 9,46 10,44 11,40
5.905-26.08.1-9.01 76 110 188 148 102 78 9,82 10,90 11,98 13,08
5.905-26.08.1-9.02 89 119 200 160 108 91 11,18 12,44 13,66 15,88
5.905-26.08.1-9.03 108 144 228 188 134 110 13,22 14,68 16,14 17,28
5.905-26.08.1-9.04 159 211 294 254 200 162 20,44 22,56 24,70 26,82
5.905-26.08.1-9.05 219 265 350 310 254 222 26,66 29,08 31,38 35,06
5.905-26.08.1-9.06 273 313 402 362 302 278 32,70 35,88 39,04 42,20
5.905-26.08.1-9.07 325 365 454 414 354 330 46,92 54,40 54,28 57,94
Сальник нажимной С-6
Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры сальника Масса сальника, кг при L, м
D1 D2 D3 D4 D5 d 0,3 0,4 0,5 0,6
5.905-26.08.1-12.00 57 94 176 137 84 59 М16 8,46 9,46 10,44 11,40
5.905-26.08.1-12.01 76 110 188 148 102 78 9,82 10,90 11,98 13,08
5.905-26.08.1-12.02 89 119 200 160 108 91 11,18 12,44 13,66 15,88
5.905-26.08.1-12.03 108 144 228 188 134 110 13,22 14,68 16,14 17,28
5.905-26.08.1-12.04 159 211 294 254 200 162 20,44 22,56 24,70 26,82
5.905-26.08.1-12.05 219 265 350 310 254 222 26,66 29,08 31,38 35,06
5.905-26.08.1-12.06 273 313 402 362 302 278 32,70 35,88 39,04 42,20
5.905-26.08.1-12.07 325 365 454 414 354 330 46,92 54,40 54,28 57,94
Установка сальников
Этап 1.

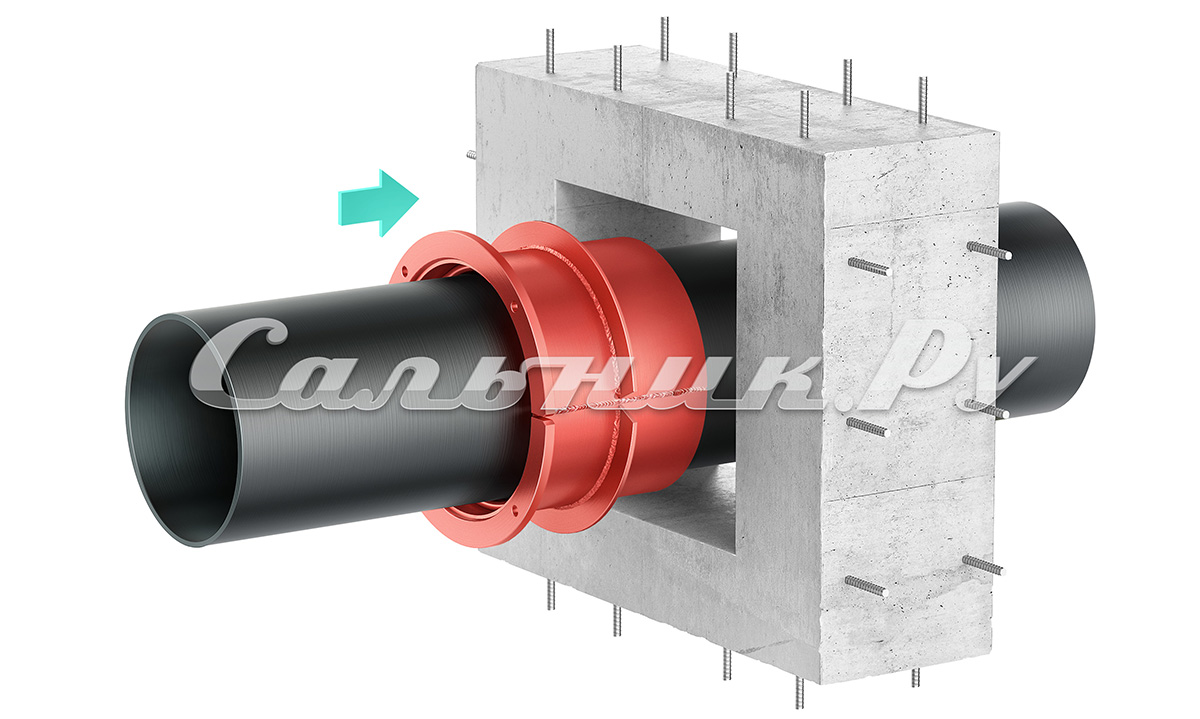

Сальник этой серии применяется при наличии трубы на участке ввода трубопровода. Нажимной сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника.

Для нормальной эксплуатации нажимных сальников со стороны грундбуксы необходимо иметь сухую камеру и свободный доступ к грундбуксе для поджатия сальника.

Перед установкой сальник разбирается на составляющие. Корпус, грундбукса и крепеж. На первом и втором этапе работы ведутся без грундбуксы и крепежа.

Этап 2.

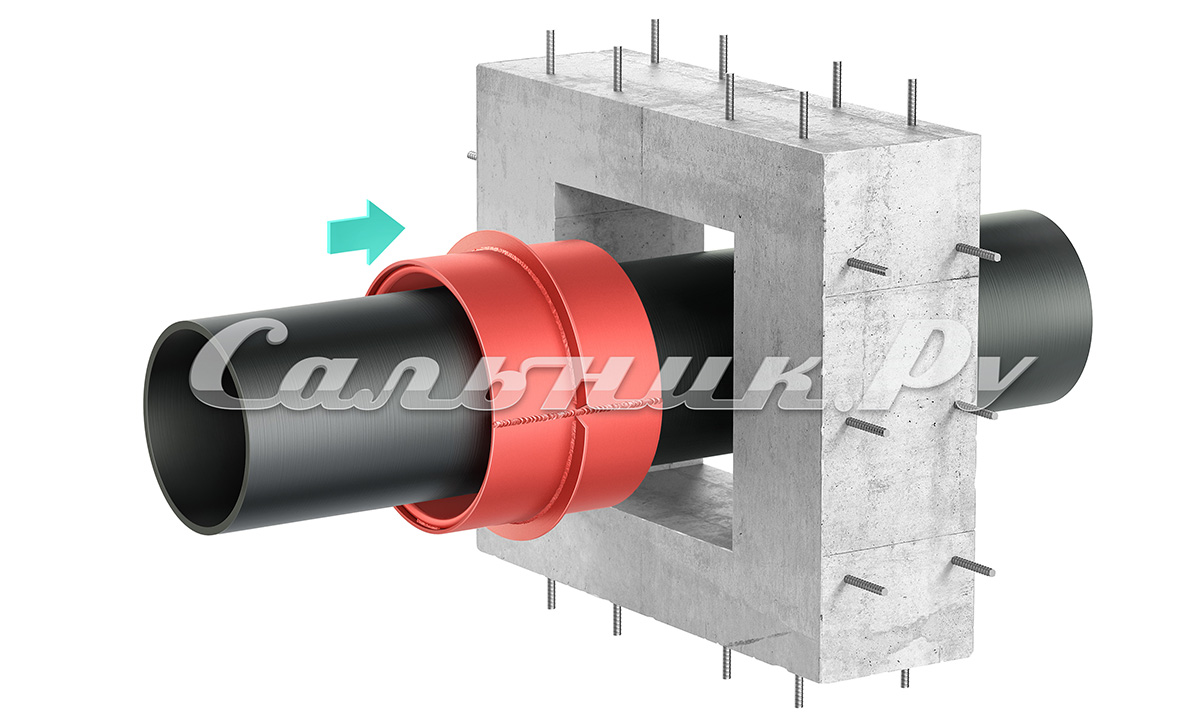

Половинки корпуса обваривают и закладывают в проем в стене. Для предохранения корпуса сальникам от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.

При бетонировании корпуса сальника в резьбовые отверстия фланцы корпуса необходимо вставить временные заглушки.

Этап 3.

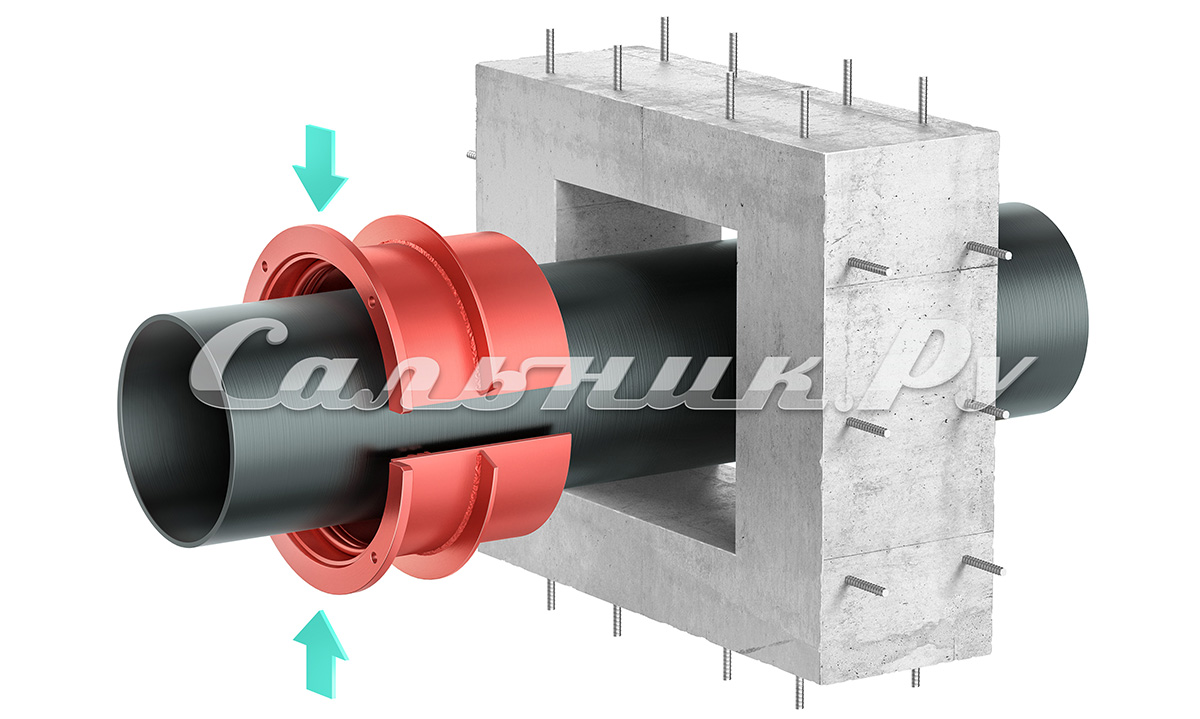

После того как корпус сальника забетонирован, производится монтаж грундбуксы.Для удобства монтажа грундбуксавыполнена из двух половинок.

Пространство между корпусом сальника и пропускаемой через него трубой заполняется набивкой. В емкостных сооружениях с питьевой водой применяется сальниковая набивка марки ХБС (хлопчатобумажная, сухая, с однослойным оплетением сердечника), в сооружениях с промышленной водой – набивка марки ЛП (из лубяных волокон, пропитанная антифрикционным составом, графитированная, с однослойным оплетением сердечника) или резиновый шнур.

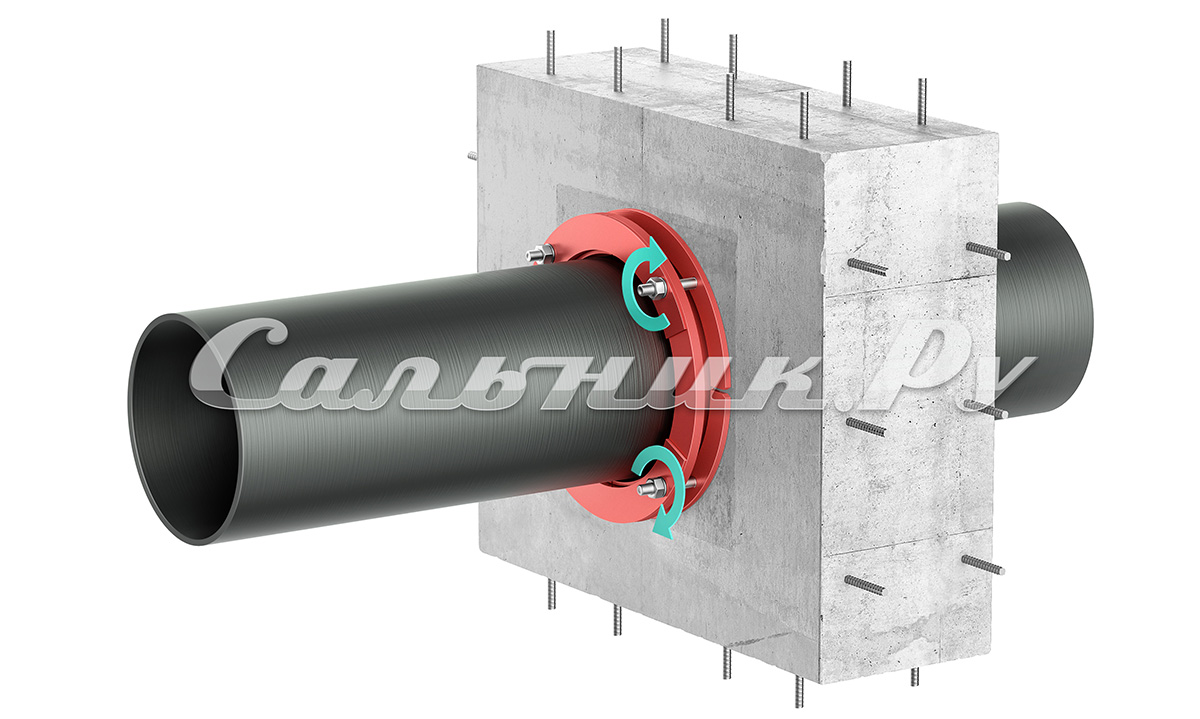

Этап 4.

Равномерное затягивание гаек крепежа. Герметизация соединения достигается путем поджатия набивки с помощью грундбуксы между корпусом сальника и трубой, пропускаемой через него.

Сальники по серии 5.905-26.08 набивные
Сальники по серии 5.905-26.08 (набивные)

Данная серия включает в себя два типа сальника. Сальники нажимные и сальники набивные. Особенностью данной серии является конструкция сальников. Она предполагает установку сальника поверх существующего трубопровода. Данные сальники применяются для чугунных, металлических и пластмассовых труб.

Серия разработана для труб с наружным диаметром 22, 38, 45, 57, 76, 89, 108, 159, 219, 273 и 325 мм. Длина корпуса 300, 400, 500 и 600 мм.

Уплотнение вводов инженерных коммуникаций (теплотрассы, водопровода, канализации, электрокабеля, кабеля связи) в стенах подвалов (цокольных этажей) или в фундаментах зданий и сооружений осуществляется с применением нажимных сальников (С-1, С-3, С-6).

Применение набивных сальников (С-2, С-4, С-5) допускается для всех коммуникаций, кроме теплотрассы, для существующих зданий, сооружений исключающих просадку фундаментов, невозможности появления подпора воды и при сейсмичности до 6 баллов.

Заказать! Таблица подбора!

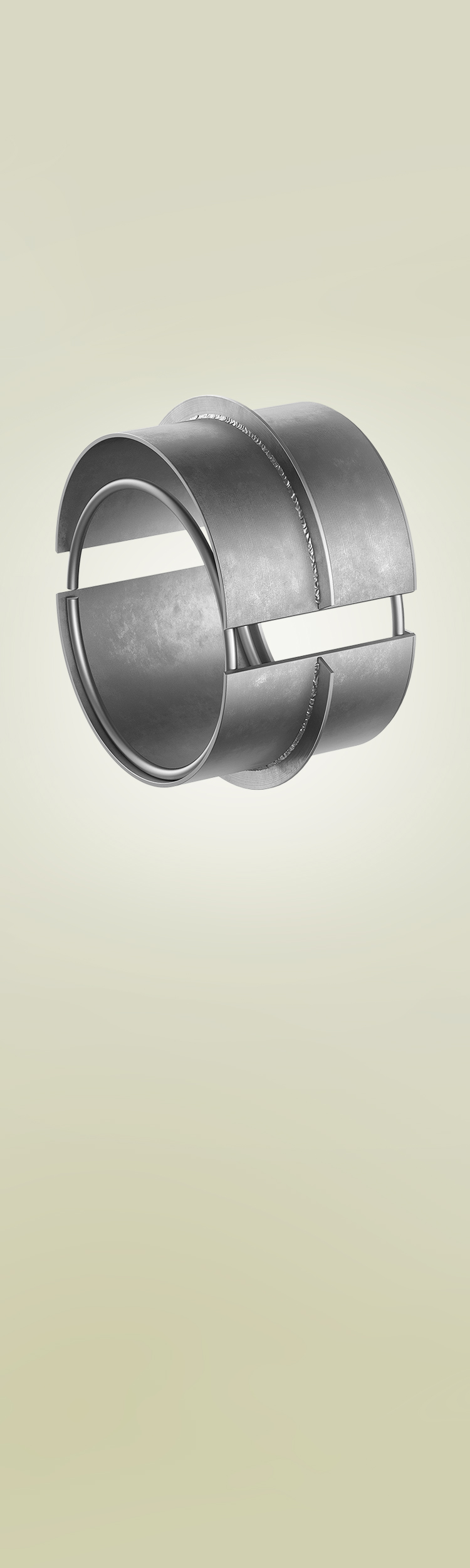

Cерия 5.905-26.08
С-2, С-4, С-5

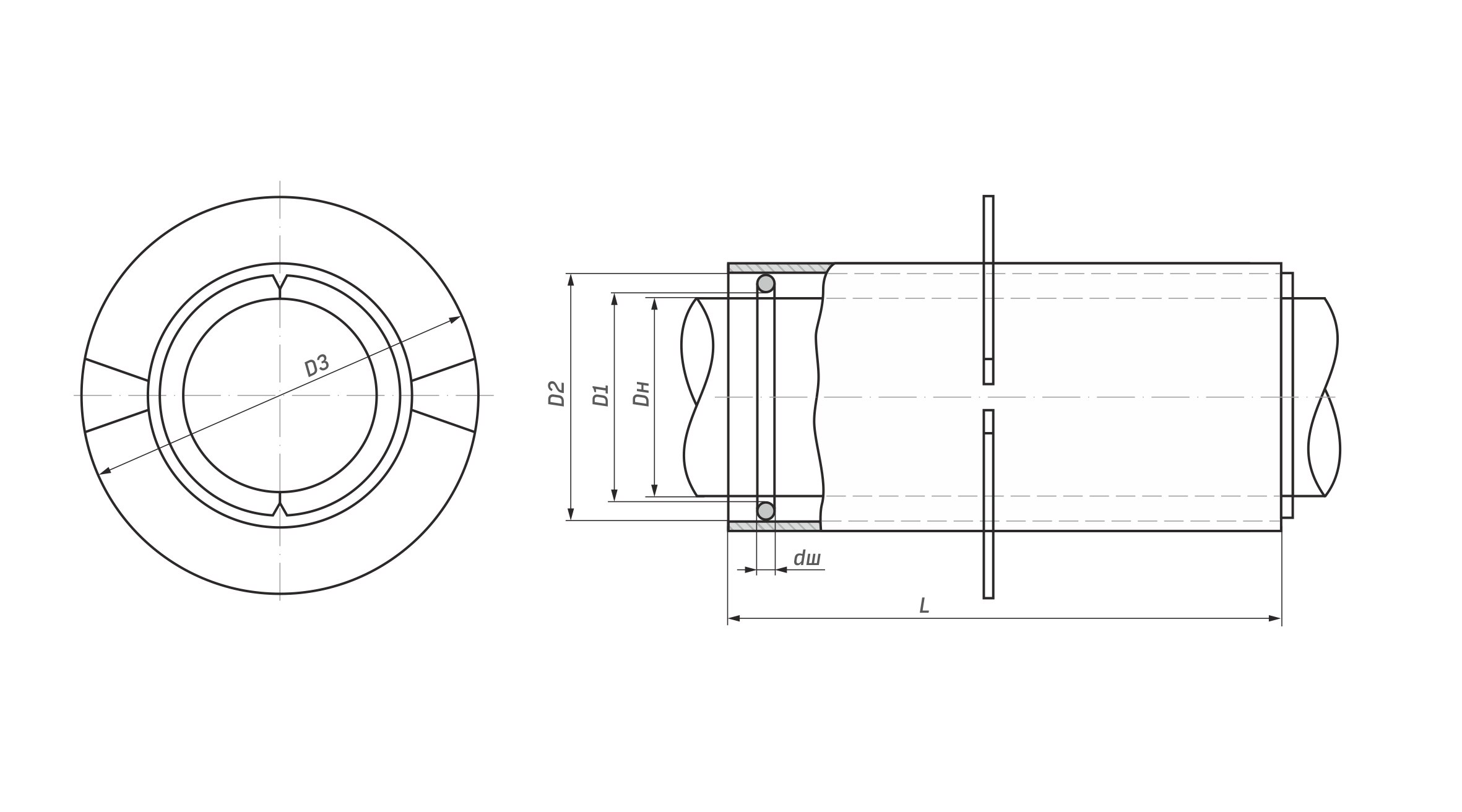

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

Dн - наружный диаметр пропускаемой трубы, мм
D1 - внутренний диаметр (по упорному кольцу), мм
D2 - внутренний диаметр корпуса сальника, мм
D3 - наружный диаметр ребра жесткости, мм
L - строительная длина сальника, мм
d - диаметр круга для упорных колец, мм

Сальник набивной С-2
Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры  Масса сальника, кг при L, м
D1 D2 D3 d 0,3 0,4 0,5 0,6
5.905-26.08.1-8.00 22-38 66 81 151 7 4,18 5,02 5,86 6,68
5.905-26.08.1-8.01 45, 57 86 94 164 7 4,86 5,82 6,80 7,76
5.905-26.08.1-8.02 76, 89, 108 136 151 221 7 8,34 9,88 11,40 12,94
5.905-26.08.1-8.03 159 186 211 281 7 12,70 14,82 16,94 19,06
5.905-26.08.1-8.04 218 280 317 387 10 22,04 25,20 28,38 31,54
5.905-26.08.1-8.05 273 322 369 439 14 27,38 31,06 34,74 38,40
5.905-26.08.1-8.06 325 372 418 488 14 32,98 37,16 41,32 45,48
Сальник набивной С-4
Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры  Масса сальника, кг при L, м
D1 D2 D3 d 0,3 0,4 0,5 0,6
5.905-26.08.1-10.00 22-38 66 81 151 7 4,18 5,02 5,86 6,68
5.905-26.08.1-10.01 45, 57 86 94 164 7 4,86 5,82 6,80 7,76
5.905-26.08.1-10.02 76, 89, 108 136 151 221 7 8,34 9,88 11,40 12,94
5.905-26.08.1-10.03 159 186 211 281 7 12,70 14,82 16,94 19,06
5.905-26.08.1-10.04 218 280 317 387 10 22,04 25,20 28,38 31,54
5.905-26.08.1-10.05 273 322 369 439 14 27,38 31,06 34,74 38,40
5.905-26.08.1-10.06 325 372 418 488 14 32,98 37,16 41,32 45,48
Сальник набивной С-5
Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры Масса сальника, кг при L, м
D1 D2 D3 d 0,3 0,4 0,5 0,6
5.905-26.08.1-11.00 22-38 66 81 151 7 4,18 5,02 5,86 6,68
5.905-26.08.1-11.01 45, 57 86 94 164 7 4,86 5,82 6,80 7,76
5.905-26.08.1-11.02 76, 89, 108 136 151 221 7 8,34 9,88 11,40 12,94
5.905-26.08.1-11.03 159 186 211 281 7 12,70 14,82 16,94 19,06
5.905-26.08.1-11.04 218 280 317 387 10 22,04 25,20 28,38 31,54
5.905-26.08.1-11.05 273 322 369 439 14 27,38 31,06 34,74 38,40
5.905-26.08.1-11.06 325 372 418 488 14 32,98 37,16 41,32 45,48
Установка сальников
Этап 1.

Сальник данной серии применяется при наличии трубопровода на участке ввода. Сальник должен быть равен по длине ширине стены. Половинки корпуса обвариваются и помещаются в опалубку или заранее оставленный проем в монолите.

Этап 2.

Корпус сальника необходимо надежно зафиксировать, чтобы избежать его горизонтального и вертикального смещения во время бетонирования. Сальник приваривается к рядом проходящей арматуре. Сальник установлен и зафиксирован. После этого можно устанавливать щиты для заливки бетона. Плотное прилегание торцов сальника к панелям обязательно. После застывания бетона щиты снимаются, бетонные излишки, попавшие внутрь сальника, удаляются.

Этап 3.

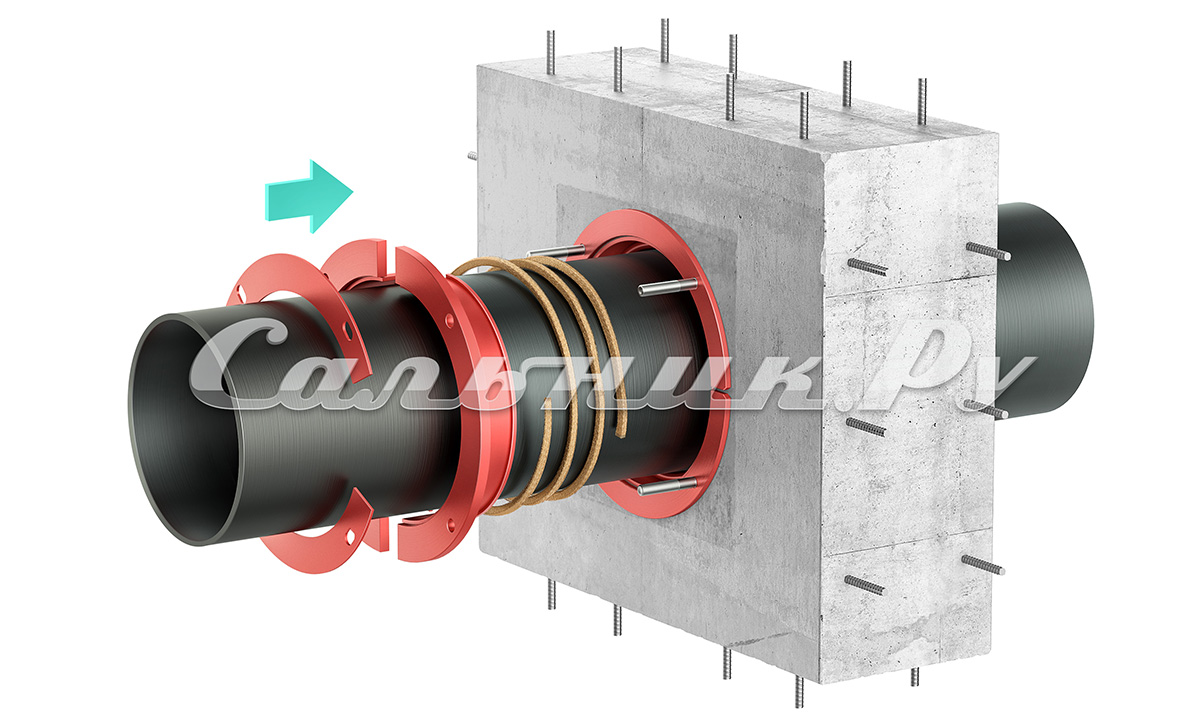

Зазор между пропускаемой трубой и корпусом сальника плотно набивается просмоленной или пеньковой прядью, замоченной в битуме, предварительно скрученной в жгут. Пропитывание пряди следует производить в нефтяном битуме, разведенном в бензине (состав по массе: битума - 5%, бензина – 95%). После пропитки пряди и удаления излишков раствора битума прядь должна быть хорошо просушена.

Этап 4.

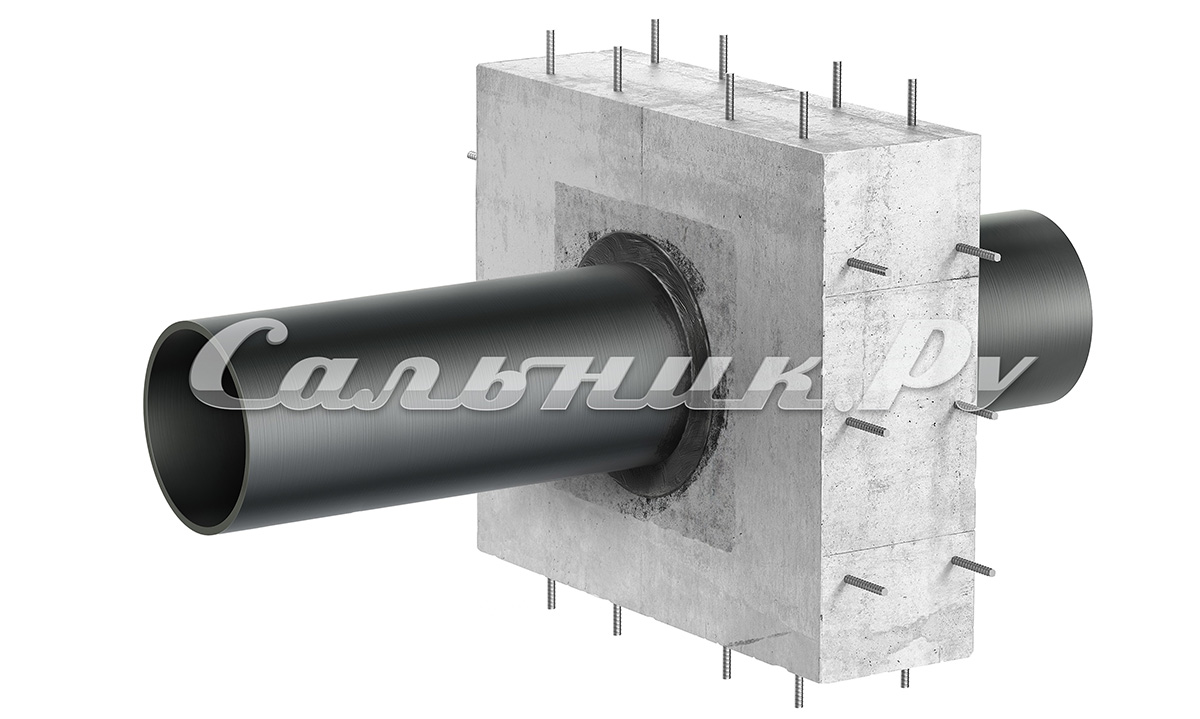

Заключительным этапом монтажа сальника является замазка. Мастика для замазки состоит из 70% (по массе) нефтяного битума марки БН 70/30 и 30% порошка из асбеста. Вся масса тщательно перемешивается, после чего ей заполняется свободное пространство по контуру сальника. Последний слой наносится вровень со стеной.
